| 產品介紹 |
|

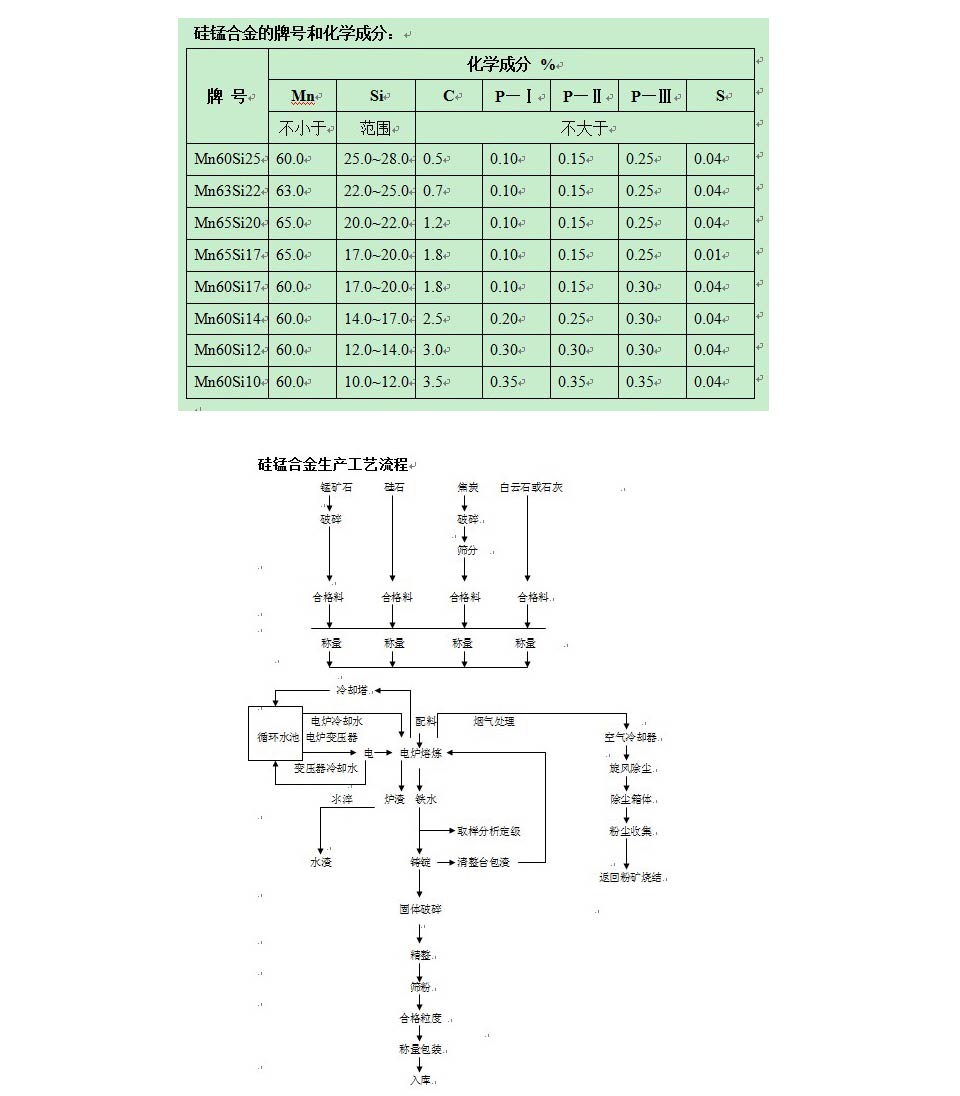

硅錳合金是由錳、硅、鐵及少量碳和其它元素組成的合金，是一種用途較廣、產量較大的鐵合金。硅錳合金是煉鋼常用的復合脫氧劑，又是生產中，低碳錳鐵和電硅熱法生產金屬錳的還原劑。硅錳合金可在大、中、小型礦熱爐內采取連續式操作進行冶煉。
硅錳合金消耗量占電爐鐵合金產品的第二位。硅錳合金里的硅和錳，與氧的親和力較強，在煉鋼中使用硅錳合金，產生的脫氧產物MnSiO3和MnSiO4熔分別是1270℃和1327℃，具有熔點低、顆粒大、容易上浮、脫氧效果好等優點。在相同條件下使用錳或硅單獨脫氧，其燒損率分別是46%和37%，而用硅錳合金脫氧，二者燒損率者是29%。因此，它在煉鋼中得到了廣泛的應用，其產量增長速度高于鐵合金的平均增長速度，成為鋼鐵工業不可缺少的復合脫氧劑和合金加入劑。含碳在1.9%以下的硅錳合金，還是用于生產中低碳錳鐵和電硅熱法金屬錳的半成品。在鐵合金生產企業，通常把煉鋼使用的硅錳合金稱作商品硅錳合金，把冶煉低碳鐵使用的硅錳合金稱作自用硅錳合金，把冶煉金屬用的硅錳合金稱作高硅硅錳合金。錳能與硅組成化合成硅化物MnSiO3、MnSiO和MnSiO3。從硅錳狀態圖中可以看出，穩定的硅化物為MnSi。由于錳的硅化物生成自由能的負值，故遠遠大于錳的碳化物生產自由能的負值，在硅錳合金中含硅量愈高，則含碳量愈低。

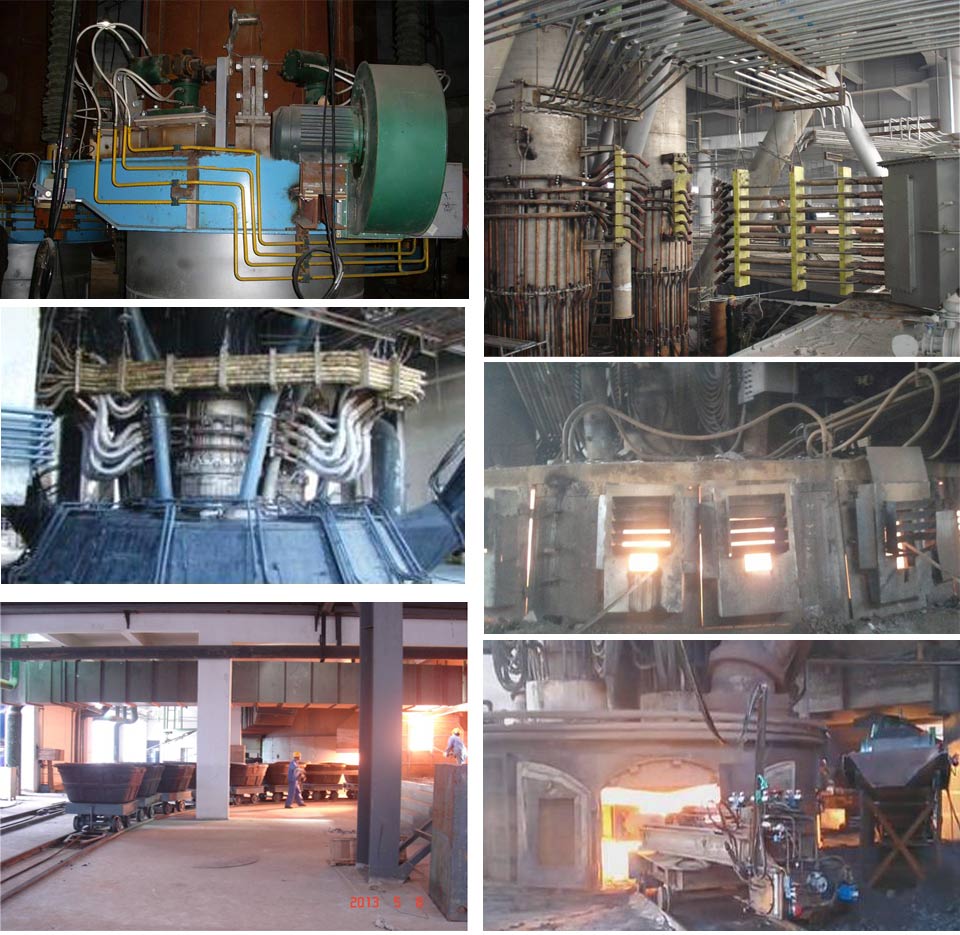

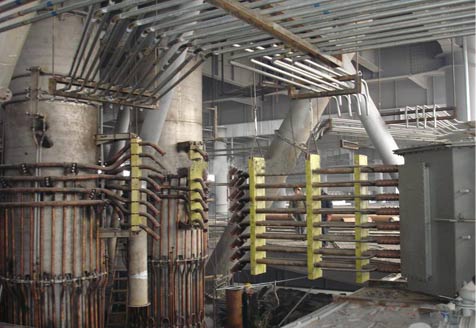

硅錳合金都是在礦熱爐中用炭同時還原錳礦石（包括富錳渣）和硅石中的氧化錳和二氧化硅而煉制生產的。硅錳合金生產正常爐況的標志是工作電流穩定，能滿負荷操作，電極下插平衡且較深，電極消耗速度均勻，下放正常，每小時內下放長度在200mm左右，爐眼好開、好堵，出鐵、出渣順暢，溫度高，渣鐵流動性好，易分離。合金成分穩定，爐渣中m(CaO+MgO)/m(SiO2 )在0.7~0.8之間，MnO在10%以下。爐氣成分正常O2小于2%，H2小于8%爐內呈微負壓（—49Pa），爐內溫度低于600℃。
|
|
|
產品快速通道 |
|
|
|
